Farbunterschiede

Will man beispielsweise die Auswirkung der gerade beschriebenen Effekte oder verschiedener experimenteller Methoden untersuchen, ist es oft interessant, die Unterschiede zwischen Farben unter verschiedenen Bedingungen zu betrachten. Deshalb sollen nun verschiedene Maße für Farbdifferenzen vorgestellt werden sowie Befunde zur Unterscheidbarkeit von Farben aufgrund von Variationen in Farbton, Sättigung und Helligkeit.

Farbdifferenzen lassen sich auf verschiedene Arten bestimmen. Eine einfache und häufig praktizierte Möglichkeit besteht darin, die euklidische Distanz im Raum der xyL-Koordinaten der zu vergleichenden Farben zu berechnen. Lucassen und Walraven (1993) berechnen die durchschnittliche Streuung tex2html_wrap_inline2934 von n durch ihre xyL-Koordinaten bezeichneten Farben beispielsweise folgendermaßen:


displaymath714

wobei tex2html_wrap_inline2940 bwz. tex2html_wrap_inline2942 die Abweichung einer einzelnen Farbe in der x- bzw. y-Richtung von der Ausgangsfarbe bezeichnet. Unter der zuvor beschriebenen Annahme, daß der Farbwahrnehmung drei physiologische Kanäle zugrunde liegen, deren Output linear mit den Normfarbwerten der entsprechenden Farbe zusammenhängt, erscheint es jedoch sinnvoller, das Abstandsmaß zweier Farben aus deren Normfarbwerten (X,Y,Z) zu errechnen. Die euklidischen Distanz zwischen den tex2html_wrap_inline2872-Koordinaten zweier Farben lautet:


 eqnarray722

wobei tex2html_wrap_inline2952 die Differenz der X-Koordinaten der beiden Farben bezeichnet, tex2html_wrap_inline2956 die Differenz der Y-Koordinaten und tex2html_wrap_inline2960 die Differenz der Z-Koordinaten. Dieses Vorgehen wird beispielsweise angewandt, um die Vorhersage durch ein bestimmtes Modell mit den empirisch gewonnenen Einstellungen zu vergleichen.

Die Anwendung dieser Formel ist jedoch nicht unproblematisch, weil der tex2html_wrap_inline2964-Raum nicht längentreu ist, d.h. der Abstand zweier Farben im tex2html_wrap_inline2964-Raum entspricht nicht dem wahrgenommenen Unterschied zwischen ihnen (oder anders formuliert: Gleiche Abstände im tex2html_wrap_inline2964-Raum bedeuten nicht, daß der wahrgenommene Unterschied zwischen den dadurch repräsentierten Farben gleich ist). In Gleichung(8 werden aber alle Distanzen gleich gewichtet; es wird also Längentreue vorausgesetzt.

Indow (1988) zeigt, daß für geringe Unterschiede (die nicht deutlich über einem ebenmerklichem Unterschied liegen) zwischen Farben die Verwendung der folgenden Metrik, die auf Nickerson (1936) zurückgeht, unkritisch ist:
displaymath737
Diesem Abstandsmaß liegt eine Repräsentation der zu vergleichenden Farben i und j durch ihre Munsell-Neuwerte Buntheit C (chroma), Buntton H (hue) und Helligkeitswert V (value) zugrunde; dazu müssen diese Werte aber erst bestimmt werden, was nur bei Verwendung von Proben aus dem Munsell Book of Color problemlos gelingt.

Ein allgemeineres, auch für größere Farbunterschiede geeignetes und weit verbreitetes Maß tex2html_wrap_inline2980 (siehe z.B. Wyszecki & Stiles, 1982) für den Gesamtunterschied zweier Farben basiert auf dem CIE 1976 tex2html_wrap_inline2864-Raum, der annähernd gleichabständig aufgebaut ist:


displaymath750

wobei das Symbol tex2html_wrap_inline2984 den Unterschied der beiden zu vergleichenden Farben in der jeweiligen Dimension bezeichnet; die Berechnung von tex2html_wrap_inline2886, tex2html_wrap_inline2888 und tex2html_wrap_inline2870 wurde bereits in den Gleichungen 3 bis 5 beschrieben. Diese Formel, auch als CIE-1976-tex2html_wrap_inline2864-Farbunterschiedsformel (color-difference formula) bezeichnet, gilt allerdings nur für bestimmte standardisierte Beobachtungsbedingungen.

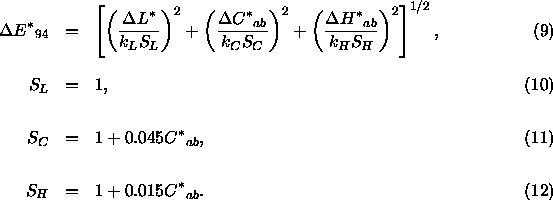

Deshalb wurde diese Formel noch weiter verbessert (siehe Alman, 1993) und daraus die sogenannten CIE tex2html_wrap_inline2994-Gleichungen (CIE, 1995) entwickelt, bei denen insbesondere die Gleichabständigkeit noch besser gewährleistet ist und verschiedene Parameter an die jeweilige Reizkonfiguration angepaßt werden können:
    eqnarray763

Hierbei berechnet sich tex2html_wrap_inline2996 als Differenz der beiden nach Gleichung 7 berechneten Helligkeitswerte tex2html_wrap_inline2886 der zu vergleichenden Farben; tex2html_wrap_inline3000 ist die Differenz der beiden Farbigkeitswerte tex2html_wrap_inline3002, die nach Gleichung 6 berechnet wird; tex2html_wrap_inline3004 berechnet sich folgendermaßen (für kleine Farbdifferenzen)
displaymath790

aus den beiden Farbtonwerte tex2html_wrap_inline2894 nach Gleichung 7. Für tex2html_wrap_inline2892 kann man das geometrische Mittel der beiden tex2html_wrap_inline3002-Werte einsetzen. Die Parameter tex2html_wrap_inline3012 und tex2html_wrap_inline3014 schließlich ermöglichen die Korrektur des Einflusses von Störvariablen auf den Farbunterschied, die sich aufgrund des experimentellen Aufbaus ergeben können. Dabei handelt es sich um Variablen wie Reizgröße, Struktur der Reizoberfläche oder räumliche Anordnung der zu vergleichenden Reize. Unter den Referenzbedingungen werden diese drei Werte gleich Eins gesetzt; folgende Standard-Bedingungen wurden von der CIE (1995) dazu festgesetzt:

Unterschiede im Farbton

Die Unterschiedsschwelle für Farben ist abhängig von der jeweiligen Farbe; dies läßt sich auch für monochromatische Reize demonstrieren: Bietet man einer Versuchsperson in einem zweigeteiltem Feld auf der einen Seite einen monochromatischen Reiz fester Wellenlänge dar und auf der anderen Seite einen monochromatischen Reiz ähnlicher, aber variabler Wellenlänge, dann kann man ihre Unterschiedsschwelle für Wellenlängendifferenzen bestimmen. Wichtig ist bei der Durchführung derartiger Experimente, daß sich die beiden zu vergleichenden Reize nur hinsichtlich ihres Wellenlängenmaximums unterscheiden, nicht jedoch in ihrer Helligkeit (die ja - wie man am Verlauf der spektralen Hellempfindlichkeitskurve tex2html_wrap_inline2348 erkannen kann - mit der Wellenlänge ebenfalls variiert).

Eine derartige Untersuchung wird beispielsweise von Bedford und Wyszecki (1958) beschrieben: Sie überprüfen, welche Wellenlängendifferenz bei einem monochromatischen Reiz gerade noch wahrgenommen wird, wenn in einem zweigeteiltem Feld ein Standardreiz der Wellenlänge tex2html_wrap_inline2374 und ein Vergleichsreiz der Wellenlänge tex2html_wrap_inline3026 dargeboten werden. Die Autoren finden keinen systematischen Unterschied bezüglich der Richtung (ob es sich um einen Vergleichsreiz höherer oder niedrigerer Wellenlänge handelt). Sie stellen aber fest, daß die Schwelle für Farbunterschiede von der Wellenlänge des Vergleichsreizes abhängt: Es treten große Unterschiede im sichtbaren Bereich auf. In Abbildung 11 sind die Unterschiedsschwellen für den Bereich zwischen 420 und 660 nm eingezeichnet; in den Randbereichen des sichtbaren Spektrums steigt diese Unterschiedsschwelle noch deutlich an. Außerdem können Bedford und Wyszecki (1958) zeigen, daß die Unterschiedsschwellen für Reize hoher Intensität niedriger liegen und daß sie mit zunehmender Reizgröße ebenfalls abnehmen.

 figure816

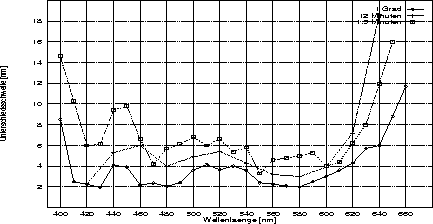

Abbildung:   Unterschiedsschwelle für Spektralfarben: In dieser Abbildung ist die Schwelle für Farbunterschiede der Versuchsperson GW von Bedford und Wyszecki (1958) eingezeichnet; die Autoren ermitteln die Werte als arithmetisches Mittel der Unterschiedsschwelle für Vergleichsreize höherer und niedrigerer Wellenlänge. In dieser Abbildung sind die Unterschiedsschwellen für verschiedene Reizgrößen (1tex2html_wrap_inline2372, 12' und 1.5') eingezeichnet; die Werte wurden aus der Abbildung 5 von Bedford und Wyszecki (1958, S. 134) abgelesen.

Im Bereich der niedrigsten Unterschiedsschwelle bei ca. 590 nm lassen sich unter geeigneten Bedingungen monochromatische Reize, deren Wellenlängenmaximum nur 0.2 nm auseinanderliegt, unterscheiden, wie LeGrand referiert:

The minimum value of tex2html_wrap_inline3030 is of the order of 1 mtex2html_wrap_inline3032 by the method of limits, when the diameter of the photometric field is 2tex2html_wrap_inline2372. By the method of mean error or by the method of constant stimuli a value of less than 0.2 mtex2html_wrap_inline3032 can sometimes be obtained... Further, these values apply only for sufficiently high values of retinal illumination, of the order of 100 trolands, and are doubled when it falls to 1 troland.gif (LeGrand, 1968, S. 284)

Unterschiede in der Sättigung

Auch für Unterschiede in der Sättigung von Farben zeigen sich Abhängigkeiten von der Farbe bzw. von deren bunttongleicher Wellenlänge. Um dies zu illustrieren, muß zuerst der Begriff des Sättigungsgrades (colorimetric purity) p eingeführt werden als
displaymath830
wobei tex2html_wrap_inline3042 die Leuchtdichte eines monochromtischen Reizes bezeichnet, der additiv gemischt mit einem neutralen Reiz der Leuchtdichte tex2html_wrap_inline3044 farbgleich ist zu der hinsichtlich des Sättigungsgrades zu beurteilenden Farbe. Die neutrale Farbe (Weiß) besitzt demnach einen Sättigungsgrad von 0, ein maximimal gesättigter (monochromatischer) Reiz einen Sättigungsgrad von 1.

Priest und Brickwedde (1938) untersuchen, welcher Sättigungsgrad zu einem ebenmerklichem Unterschied zum Weißpunkt führt: In einer Hälfte eines 4tex2html_wrap_inline2372 großen quadratischen zweigeteilten Feldes wird ein weißer Standardreiz (sog. Abbot-Priest sunlight) präsentiert und in der anderen Hälfte ein Vergleichreiz, der aus einer additiven Mischung aus dem Standardreiz und einem monochromatischen Reiz der Wellenlänge tex2html_wrap_inline2374 in variablem Verhältnis besteht. Bei konstanter Gesamtleuchtdichte wird dann der Anteil des monochromatischen Reizes so lange erhöht, bis die Versuchsperson beim Erreichen des Wertes tex2html_wrap_inline3050 den Unterschied zum neutralen Reiz sicher wahrnehmen kann. Anschließend wird der Anteil des monochromatischen Lichts wieder so lange verringert, bis die Versuchsperson beim Erreichen des Wertes tex2html_wrap_inline3052 sicher keinen Unterschied zum neutralen Reiz mehr wahrnehmen kann. Für denjenigen Anteil p des monochromatischen Reizes, der zu einem wahrnehmbaren Unterschied führt, wird der Mittelwert aus tex2html_wrap_inline3050 und tex2html_wrap_inline3052 gebildet.

Priest und Brickwedde (1938) kommen zu dem Ergebnis (siehe Abbildung 12), daß auch die ebenmerklichen Unterschiede für den Sättigungsgrad systematisch von der Wellenlänge tex2html_wrap_inline2374 des verwendeten Spektralreizes abhängen: Für Reize, deren bunttongleiche Wellenlänge aus den Randbereichen des sichtbaren Spektrums stammt, liegt die Unterschiedsschwelle relativ niedrig; sie ist dagegen für aus der Mitte des sichtbaren Bereichs stammende Reize relativ hoch (ihr Maximum liegt etwa bei 570 nm).

 figure842

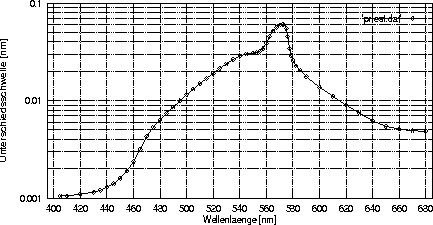

Abbildung:   Unterschiedsschwelle für den Sättigungsgrad: In dieser Abbildung ist die Unterschiedsschwelle für den Sättigungsgrad der Versuchsperson IGP von Priest und Brickwedde (1938) zu sehen. Die zugrundeliegenden Meßwerte sind der Tabelle I von Priest und Brickwedde (1938, S. 136) entnommen.

Daß sich auch monochromatische Reize in ihrer Sättigung unterscheiden können, zeigt folgende Überlegung: Interpretiert man den Kehrwert tex2html_wrap_inline3062 des Sättigungsgrades als ein Maß für die Sättigung selbst, dann kann man folgern, daß die Sättigung im blauen Bereich des Spektrums maximal ist, ein Minimum bei Gelb hat und bei Rot wieder auf ein mittleres Niveau zunimmt. Wright und Pitt (1937) stellen ihre Befunde zur Unterschiedsschwelle beim Hinzumischen monochromatischer Strahlung zu einem Standardlicht B mit der Farbtemperatur 4800 K auf diese Weise in Form von Sättigungs-Diskriminations-Funktionen dar; Beispiele dafür sind in Abbildung 13 zu sehen.

 figure852

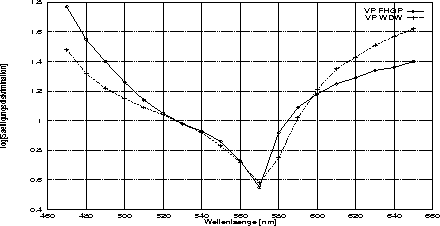

Abbildung:   Unterschiedsschwelle für den Sättigungsgrad: In dieser Abbildung ist die Sättigungsdiskriminationsfunktion der Versuchspersonen FHGP und WDW von Wright und Pitt (1937) zu sehen. Auf der Ordinate ist der Logarithmus der Sättigungsunterschiedsschwelle, also tex2html_wrap_inline3066, für einen ebenmerklichen Unterschied zum Weißpunkt abgetragen. Die zugrundeliegenden Werte sind der Tabelle I von Wright und Pitt (1937, S. 331) entnommen.

Betrachtet man umgekehrt, wie viel achromatisches Licht zu einem monochromatischem Reiz bestimmter Wellenlänge hinzugemischt werden muß, damit ein sichtbarer Unterschied zu einem rein monochromatischem Reiz gleicher Wellenlänge und Leuchtdichte auftritt, so zeigt sich, daß die Unterschiedsschwelle in dieser Richtung relativ konstant ist: Für alle Wellenlängen ist ein Sättigungsgrad von 0.98 ebenmerklich von den Spektralfarben unterscheidbar (siehe Wright & Pitt, 1935).

Der von Wright und Pitt (1937) und von Priest und Brickwedde (1938) gefundene Zusammenhang zwischen Sättigung und (bunttongleicher) Wellenlänge wird auch durch die Befunde von Jones und Lowry (1926) nahegelegt: Sie bestimmen die Anzahl ebenmerklicher Unterschiede im Sättigungsgrad zwischen einem Weiß mit einer Farbtemperatur von 5200 K und acht verschiedenen Spektralreizen; die Anzahl variiert zwischen 23 Schritten bei einer Wellenlänge von 440, 640 oder 680 nm und 16 Schritten bei 575 nm. Zu ähnlichen Ergebnissen kommen auch Martin, Warburton und Morgan (1933), bei denen die minimale Anzahl an Unterscheidbarkeits-Schritten bei 570 nm liegt, während an den Enden des sichtbaren Spektrums drei mal so hohe Werte gefunden werden.

Aus den genannten Untersuchungen kann man die Folgerung ziehen, daß zwischen den Spektralfarben Unterschiede in deren Sättigung bestehen.

Unterschiede in der Helligkeit

Besonders empfindlich ist das visuelle System für Unterschiede in der Helligkeit eines Reizes. Der gerade eben wahrnehmbare Leuchtdichteunterschied hängt vom Ausgangsniveau der Leuchtdichte ab. In Abbildung 14 ist die Empfindlichkeit für Leuchtdichteunterschiede in Abängigkeit vom Ausgangsniveau zu sehen, wie sie von Lowry (1931) als Mittelwert der Einstellungen von sechs Versuchspersonen, die Test- und Vergleichsreiz in einem 3tex2html_wrap_inline2372 großem runden zweigeteilten Feld dargeboten bekommen, angegeben wird.

 figure865

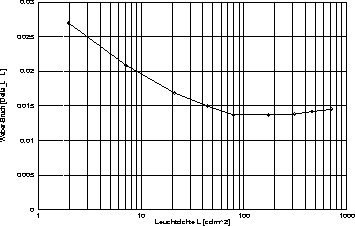

Abbildung:   Unterschiedsschwelle für Leuchtdichte: In dieser Abbildung ist der Weber-Bruch tex2html_wrap_inline3070 für Leuchtdichteunterschiede für verschiedene Leuchtdichteniveaus zu sehen, wobei die Abszisse logaritmisch dargestellt ist. Die Daten wurden der Tabelle 1 Lowry (1931, S. 133) entnommen und wie in Anhang A beschrieben von Millilambert in tex2html_wrap_inline2390 umgerechnet.

Die minimale Unterschiedsschwelle und somit die maximale Empfindlichkeit für Leuchtdichteunterschiede liegt zwischen 80 und 300 tex2html_wrap_inline2390. Bei Leuchtdichten über 100 tex2html_wrap_inline2390 trifft hierbei das Webersche Gesetz annähernd zu: Es besteht ein konstanter Zusammenhang zwischen dem Zuwachs an Leuchtdichte tex2html_wrap_inline3078, der für einen wahrnehmbaren Unterschied erforderlich ist, und dem Ausgangsniveau der Leuchtdichte L; für diese Leuchtdichten liegt der Weber-Bruch tex2html_wrap_inline3070 bei etwa 0.01; es sind also Veränderungen der Leuchtdichte um etwa 1% wahrnehmbar.
